Lõplik tehniline juhend juurpuhurite otseseks ühendamiseks

1. Juurpuhuride otseühendus: põhikontseptsioon

2. Otseühendusega pöörleva positiivse nihke mehaanika

3. Toimivuse eelised rihmajamiga süsteemide ees

4. Paigaldamine ja joondamine: täpsus pikaealisuse tagamiseks

5. Otseajamiga seadmete hooldusprotokollid

6. Kriitilised tööstuslikud rakendused

7. Peamised tehnilised andmed ja valikujuhend

8. Korduma kippuvad küsimused (KKK)

1. Juurpuhuride otseühendus: põhikontseptsioon

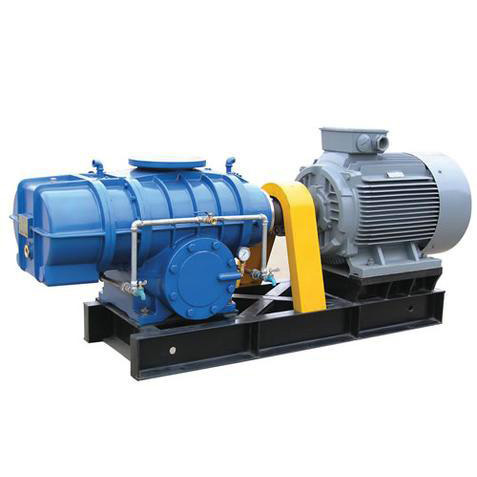

Lugematute tööstusprotsesside keskmes, alates reovee puhastamisest kuni pneumaatilise transportimiseni, on tugev tehnoloogiaPuhurid otseühendusega. Erinevalt rihmajamiga alternatiividest on neil seadmetel otsene mehaaniline ühendus mootori ja puhuri võlli vahel ühenduse kaudu. See näiliselt lihtne vahetegemine annab sügavaid eeliseid tõhususe, vastupidavuse ja tööstabiilsuse osas. Rihma kõrvaldamisega kõrvaldab süsteem ühise kulumis- ja energiakadu, muutes otseühendusega juurpuhurid eelistatud valikuks pideva tööga rakenduste jaoks, kus töökindlus on ülimalt oluline.

See otsene konfiguratsioon tagab mootori pöörlemiskiiruse täpse ülekandmise tiivikutele, tagades stabiilse, pulsatsioonivaba õhuvoolu, mis on kriitilise tähtsusega selliste protsesside jaoks nagu aeratsioon bioloogilises töötlemises või materjali transport tsemenditehastes. Disainifilosoofia keskendub minimaalsele mehaanilisele kadudele ja maksimaalsele tööajale, mistõttu kasutavad nõudlike tööprofiilidega tööstused seda ajamimeetodit traditsiooniliste rihmasüsteemide asemel üha enam.

2. Otseühendusega pöörleva positiivse nihke mehaanika

Puhurid otseühendusegatöötavad positiivse nihke põhimõttel, kasutades kahe- või kolmeharulist rootorit, mis pöörlevad täpselt töödeldud korpuses vastassuundades. Otseühendus tagab, et need rootorid säilitavad täpse sünkroniseerimise, mida juhivad ajahambad, mis takistavad metalli ja metalli kokkupuudet. Kui labad pöörlevad, püüavad nad sisselaskeavasse kinni kindla koguse õhku ja transpordivad selle väljalaskepoolele, kus see väljutatakse süsteemi rõhu vastu.

Peamine mehaaniline eelis seisneb ühenduses endas. Paindlik ühendus, sageli koonuslukustiiliga, ühendab mootori võlli puhuri võlliga, kohandades väiksemaid nihkeid ja edastades samal ajal tõhusalt pöördemomenti. See otseajam välistab rihmasüsteemidele omase libisemise, tagades, et puhur töötab täpselt oma kavandatud kiirusel, mis on otseses korrelatsioonis garanteeritud mahulise voolukiirusega. See omadus on oluline protsesside jaoks, mis nõuavad pidevat mõõdetud õhuvarustust, näiteks keemiliste doseerimis- või keevkihtreaktorite puhul.

3. Toimivuse eelised rihmajamiga süsteemide ees

Otseühendusega juurpuhurite hindamisel rihmajamiga analoogidega võrreldes ilmnevad mitmed toimivuse erinevused. Esiteks välistab otseühendus rihma pingutamise ja kulumise, mis mitte ainult ei vähenda hooldussagedust, vaid hoiab ära ka tõhususe järkjärgulise vähenemise, kuna rihmad aja jooksul venivad. Teiseks vähendab rihma ja rihmaratta sõlme puudumine seadme üldist jalajälge ja kaalu, lihtsustades paigaldamist ja integreerimist kompaktsetesse seadmete paigutustesse.

Lisaks on otseajamiga süsteemidel madalam vibratsioonitase ja need töötavad vaiksemalt, aidates kaasa turvalisema ja mugavama töökeskkonna loomisele. Vähendatud mehaaniline keerukus tähendab, et vähem komponente võib rikki minna, mis suurendab süsteemi üldist töökindlust. Rakendustes, kus ruum on piiratud või kus on vaja pidevat ja suure koormusega töötamist, annab otseühendus otsustava eelise nii jõudluse stabiilsuse kui ka elutsükli kulude seisukohast.

4. Paigaldamine ja joondamine: täpsus pikaealisuse tagamiseks

Edukas kasutuselevõttPuhurid otseühendusegasõltub täpsest paigaldusest, eriti võlli joondamisest. Isegi väikesed kõrvalekalded võivad põhjustada liigset vibratsiooni, laagrite enneaegset kulumist ja siduri väsimust. Tööstusharu parimad tavad nõuavad, et siduripooled tuleb paigaldada tõkkesobitusega, mis sageli nõuab kontrollitud kuumutamist, et tagada kindel ühendus võllidega.

Õige joondamine hõlmab nii nihke kui ka nurgahälbete kontrollimist. Optimaalse kasutusea tagamiseks ei tohiks haakeseadise rummude näidiku kogunäit (TIR) ​​ületada 0,005 tolli (0,13 mm) ja ühenduspindade paralleelhälve peab olema 0,001 tolli (0,03 mm). Lisaks on ülioluline luua õige aksiaalne vahe ühenduspoolte vahel, et võtta arvesse võllide soojuspaisumist töö ajal, vältides tõukejõu koormust, mis võib kahjustada puhuri sisemisi komponente. Positiivse pöördemomendi ülekandmise ja eemaldamise lihtsuse tagamiseks on soovitatav kasutada koonuslukustiilis sidurit.

5. Otseajamiga seadmete hooldusprotokollid

Kuigi otseühendusega rootorpuhurid vajavad harvemini sekkumist kui rihmajamiga seadmed, on struktureeritud hooldusgraafik oluline. Peamised fookusvaldkonnad hõlmavad käigukasti ja laagrite määrimist, siduri kontrollimist ja joonduse kontrollimist. Regulaarsed õlivahetused, kasutades tootja soovitatud määrdeainet, hoiavad ära käigukasti kulumise ja tagavad sujuva töö.

Regulaarsed haakeseadise kontrollid peaksid hõlmama visuaalset kulumise või pragude kontrollimist ning kinnitusdetailide uuesti pingutamist kindlaksmääratud väärtusteni. Vibratsiooni jälgimine võib olla ennustav hooldusvahend, mis tuvastab varajased tasakaaluhäired või joondamishäired. Lisaks kaitseb sisselaskeõhufiltri puhtus ja takistusteta rootoreid tahkete osakeste kahjustuste eest, säilitades puhta ja õlivaba õhuväljundi, mis on nende puhurite tunnuseks.

• Iga päev:Kontrollige õlitaset, kuulake ebatavalist müra, jälgige tühjendusrõhku ja temperatuuri.
• Igakuine:Kontrollige haakeseadise kulumist, joondamist, puhastage õhufilter.
• Kord kvartalis:Vahetage käigukasti õli, kontrollige laagreid, kontrollige kõigi kinnitusdetailide pöördemomenti.
• Aastas:Põhjalik remont, sealhulgas rootori kliirensi mõõtmine ja tihendi vahetamine.

6. Kriitilised tööstuslikud rakendused

Puhurid otseühendusega'i tugev disain ja usaldusväärne jõudlus muudavad need asendamatuks paljudes sektorites. Reoveepuhastuses tagavad need aeroobseks kääritamiseks hädavajaliku aeratsiooni, tagades orgaanilise aine bioloogilise lagunemise. Vesiviljelustööstuses hoiavad nad tiikides ja mahutites kriitilist lahustunud hapniku taset, mõjutades otseselt varude tervist ja saagikust.

Puistematerjalide käitlemiseks kasutatakse neid puhureid pneumaatilistes transpordisüsteemides tsemendi, terade, plasti ja muude pulbrite transportimiseks torustike kaudu. Stabiilne kõrgsurve õhuvool tagab ühtlase ja tõhusa materjaliülekande pikkadel vahemaadel. Muud olulised rakendused hõlmavad põlemisõhu juurdevoolu ahjudes, gaasi suurendamist naftakeemiatehastes ja vaakumpakendamistoiminguid, mis näitavad selle tehnoloogia mitmekülgsust kogu tööstusliku spektri ulatuses.

Peamised rakendussektorid:Reovee õhutamine · Vesiviljelus · Pneumaatiline transport · Tsemenditööstus · Elektrijaamad · Keemiline töötlemine · Biogaasi käitlemine

7. Peamised tehnilised andmed ja valikujuhend

Õige valiminePuhurid otseühendusegarakenduse jaoks on vaja voolukiiruse, rõhu ja võimsuse nõuete hoolikat analüüsi. Tüüpilised seadmed pakuvad voolukiirust alates 0,6 m³/min kuni üle 120 m³/min, tühjendusrõhuga kuni 98 kPa. Mootori võimsus võib ulatuda 1,1 kW väiksemate seadmete puhul kuni 185 kW suuremahuliste tööstuslike mudelite puhul.

Ventilaatori määramisel võtke arvesse nõutavat diferentsiaalrõhku, soovitud voolukiirust sellel rõhul ja ümbritsevaid töötingimusi. Kolme sambaga rootori konstruktsioonist on saanud tööstusstandard oma paremate pulseerimisomaduste ja tõhususe poolest võrreldes vanemate kaheharuliste konstruktsioonidega. Toimivuskõverate ja tehniliste andmelehtedega tutvumine on ülioluline tagamaks, et valitud puhur töötab optimaalsel efektiivsuspunktil, pakkudes usaldusväärset teenust kavandatud rakenduse jaoks.
