Kuidas saab pneumaatiline konveierisüsteem vähendada tolmu, seisakuid ja materjali kadu?

Abstraktne

Pulbrite, graanulite ja graanulite teisaldamine kõlab lihtsalt seni, kuni tegemist on tolmupilvede, ummistunud rennide, segregatsiooni, katkise toote ja kogu päeva ülekandepunktides hoidvate operaatoritega. Hästi kujundatudPneumaatiline transpordisüsteemliigutab puistmaterjali läbi suletud torujuhtmete, kasutades kontrollitud õhuvoolu, aidates taimedel püsida puhtamana, turvalisemalt ja ühtlasemalt, vähendades samal ajal käsitsi teisaldamist.

Selles juhendis on jaotatud otsused, mis on tulemuslikkuse ja kasutuskulude osas tegelikult olulised, vaakumist vs rõhust lahjendatud ja tiheda faasini, filtreerimine, õhuluku valik ja torujuhtme marsruutimine. See sisaldab ka praktilist kontroll-loendit, võrdlustabelit ja KKK-d, et saaksite liikuda „vajame midagi, mis töötab” selge ja madala riskitasemega spetsifikatsiooni poole. Näited ja soovitused kajastavad tavalisi tööstustingimusi ja kasutatavat insenerilähenemistShandong Yinchi Environmental Protection Equipment Co., Ltd.

Sisukord

• Kontuur
• Milliseid probleeme pneumaatiline transportimine lahendab?
• Kuidas pneumaatiline transpordisüsteem töötab
• Vaakumtransport vs survetransport
• Lahjendatud faas vs tihe faas
• Põhikomponendid, mis määravad usaldusväärsuse
• Disaini kontrollnimekiri enne ostmist
• Energia- ja tegevuskulude hoovad
• Tolmutõrje ja ohutuskaalutlused
• Kasutuselevõtu ja hoolduskava
• Reaalse maailma kasutusjuhtumid
• KKK
• Järeldus ja järgmised sammud

Kontuur

• Tehke kindlaks oma suurimad valupunktid ja kuidas "edu" põrandal välja näeb
• Mõistke õhuvoolu ja tahkete ainete põhitõdesid, et ettepanekud oleksid võrreldavad
• Valige kauguse, paigutuse ja vastuvõtupunktide jaoks õige edastusrežiim
• Valige lahjendatud või tihe faas, lähtudes toote haprusest ja mahutavusest
• Lukustage usaldusväärsed komponendid, mis vastavad teie materjali käitumisele
• Enne valmistamist ja paigaldamist kasutage riski vähendamiseks kontrollnimekirja
• Planeerige tolmutõrje, ohutu töö ja hooldatavus alates esimesest päevast

Milliseid probleeme pneumaatiline transportimine lahendab?

Kui kaalute aPneumaatiline transpordisüsteem, ilmselt ei tee te seda naljalt. Teete seda seetõttu, et teie praegune edastusviis maksab teile aega, toodet ja kannatlikkust.

• Tolm ülekandepunktidesmis katab seadmeid, käivitab majapidamishäireid ja loob ebamugavad töötingimused
• Materjali kadu ja saastuminelahtistest konveieritest, leketest või sagedasest puhastamisest
• Sild ja ummistusedrennides, punkrites ja kruvisööturites ebaühtlase voolu tõttu
• Ebaühtlane partiide komplekteeriminepõhjustatud segregatsioonist, mahavalgumisest või ebastabiilsest etteandekiirusest
• Kõrge tööjõu sõltuvuskus operaatorid peavad sekkuma, et materjal liiguks
• Toote kahjustusednagu graanulite purunemine, pulbri hõõrdumine või liigne peenosakeste teke
• Paigutuse piirangudkui teil on vaja marsruutida ümber konstruktsioonide, üle põrandate või kuni silohoidlateni

Suletud torujuhtme transport aitab, kuna see vähendab avatud ülekandepunkte ja liigutab materjali kontrollitud õhu ja rõhuga. See tähendab vähem kohti, kus tolm pääseb välja, vähem kohti, kus lekkida ja vähem kohti, kus "saladuslik seisakuaeg" peitub.

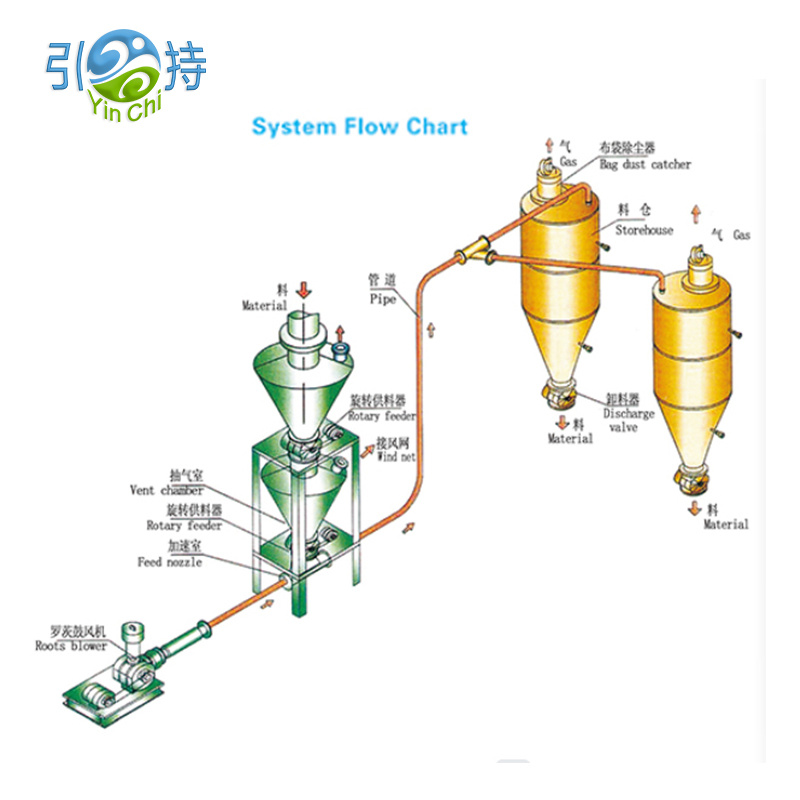

Kuidas pneumaatiline transpordisüsteem töötab

Kõrgel tasemel aPneumaatiline transpordisüsteemtranspordib puisteaineid läbi toru, kasutades rõhuerinevust ja õhuvoolu. Materjal siseneb kogumispunktis transpordiliinile, liigub vastuvõtuanumasse ja õhk eraldatakse tahketest ainetest filtreerimise teel.

Mis toimub toru sees

• Õhuvool annab edasiviiva jõu
• Tahked ained tõmmatakse kaasa või lükatakse mööda olenevalt edastusrežiimist
• Kiirus peab olema piisavalt suur, et vältida settimist, kuid mitte nii suur, et see toodet hävitaks või energiat raiskaks
• Kurvid, pikad jooksud ja kõrguse muutused lisavad takistust ja mõjutavad stabiilsust

Mida peaksite igalt disainilt nõudma

• Stabiilne edastamine ilma vastuvõtja lainetuse, ummistumise või röhitsemiseta
• Prognoositav etteandekiirus vahetuste, aastaaegade ja materjalipartii muutuste lõikes
• Tolmukindel toimimine tegelike tootmistingimuste jaoks sobiva filtriga
• Mõistlik hooldusjuurdepääs kulumispunktidele ja filtritele

Vaakumtransport vs survetransport

Üks esimesi valikuid on see, kas teie transpordiliin peaks tõmbama materjali (vaakum) või suruma materjali (rõhk). Mõlemad võivad hästi toimida, kuid lahendavad erinevaid taimeprobleeme.

Praktiline rusikareegel on alustada paigutusest. Kui teil on vaja koguda mitmest punktist ja toimetada ühte kohta, lihtsustavad vaakumlahendused sageli võrku. Kui teil on vaja materjal toimetada kaugemasse silohoidlasse või mitmesse prügikasti, võib survetransport paremini sobida.

Lahjendatud faas vs tihe faas

See on koht, kus paljud projektid õnnestuvad või ebaõnnestuvad. SamaPneumaatiline transpordisüsteemoskab ühe materjaliga ilusti käituda ja teisega kohutavalt, kui faasivalik on vale.

Lahjendatud faas

• Materjal kantakse suhteliselt suure kiirusega õhuvooluga
• Sageli on seda lihtsam juhtida ja see saab hakkama paljude pulbrite ja graanulitega
• Oht: suurem kiirus võib suurendada kulumist, müra ja toote kulumist

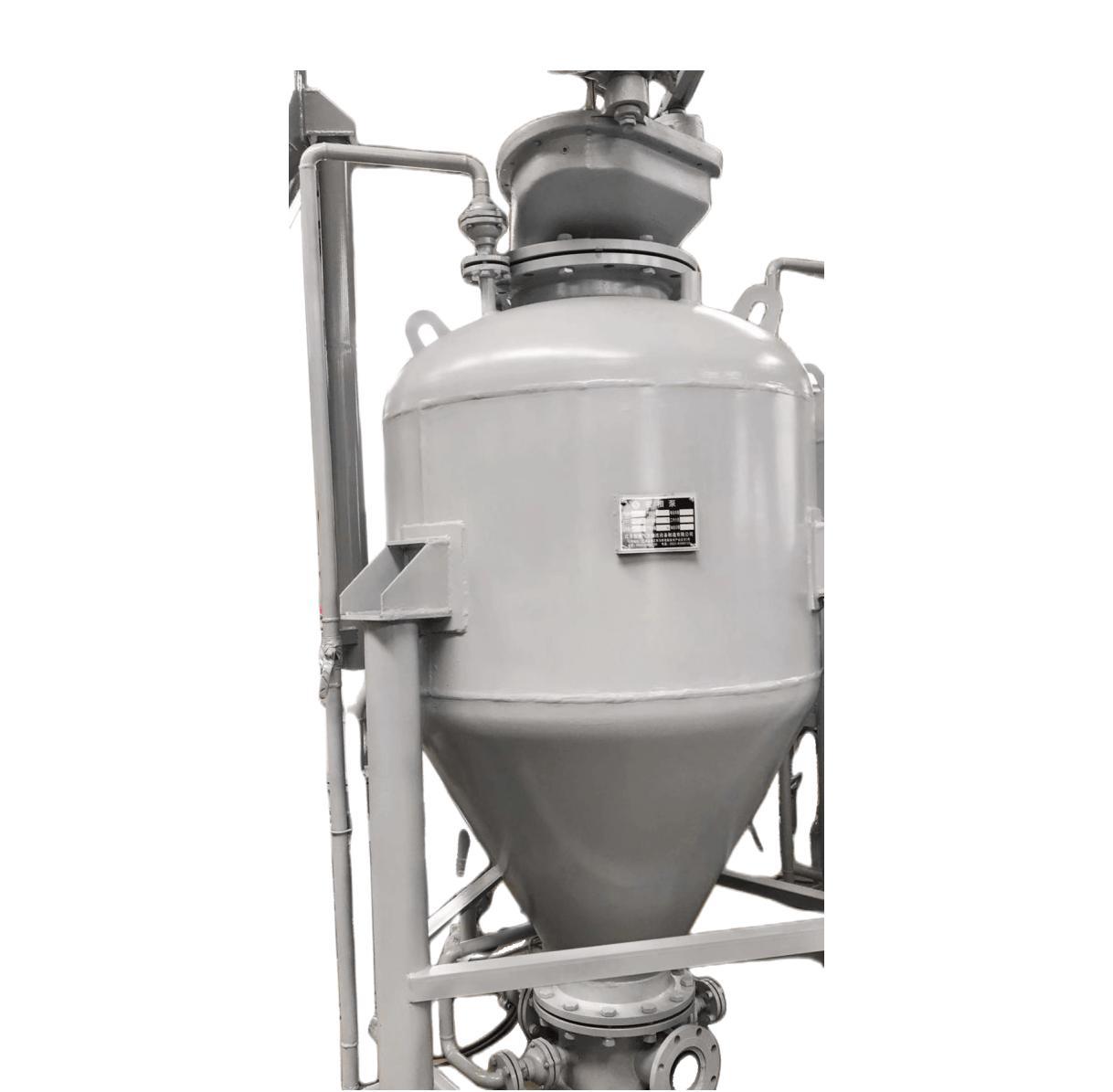

Tihe faas

• Materjal liigub väiksema kiirusega rohkem "nälkja" või "pistiku" viisil
• Sageli eelistatakse habraste toodete, abrasiivsete pulbrite või lagunemistegurite minimeerimiseks
• Risk: võib nõuda hoolikamat söötmist, rõhu reguleerimist ja materjalispetsiifilist häälestamist

Kui teie tehasel on probleeme, nagu graanulite purunemine, liiga palju peeneid või nähtav erosioon kurvides, muutub tihe faas (või madalama kiirusega strateegia) tõsiseks kandidaadiks. Kui teie peamine probleem on lihtsalt töökindel transport koos lihtsa juhtimisega, võib lahjendatud faas olla kiireim tee stabiilsuse saavutamiseks.

Põhikomponendid, mis määravad usaldusväärsuse

Hinnapakkumised võivad paberil välja näha sarnased, kuid komponentide valikud näitavad, kas tarnija saab teie materjalist aru. Siin on osad, mis kõige sagedamini otsustavad igapäevase toimivuse.

• Söötmisseadenagu pöörlev õhuluku ventiil, venturi toru või surveanuma etteanne, mis on valitud lekke kontrollimiseks ja tahkete ainete stabiilseks määraks
• Õhuallikasnagu puhur, ventilaator või kompressor, mis on kohandatud vajaliku rõhu ja vooluhulga jaoks koos filtri laadimise varuga
• Edastusliinsealhulgas toru läbimõõt, painded ja kulumisosad, mis on ette nähtud rõhulanguse piiramiseks ja settimise vältimiseks
• Vastuvõtja ja filtreeriminesealhulgas filtriala, puhastusmeetod ja tolmu eemaldamine, mis on mõeldud pidevaks tööks ilma lämbumiseta
• Juhtseadised ja mõõteriistadsealhulgas rõhuandurid, rõhkude erinevus filtrites ja blokeeringud, mis hoiavad ära jooksva ummistumise

Paljude tehaste jaoks on õhuluku ventiil vaikne probleemide tekitaja. Liiga palju leket tähendab ebastabiilset edastamist, vastuvõtja halba eraldamist ja ootamatut tolmu. Liiga kitsad või halvasti sobitatud vahed võivad tekitada kuumust, sidumist ja sagedasi peatusi. Sobitage õhulukk oma osakeste suuruse, temperatuuri, abrasiivsuse ja nõutava tihendustasemega.

Disaini kontrollnimekiri enne ostmist

Kasutage seda kontrollnimekirja ettepanekute võrdlemiseks ja installimisjärgsete ebameeldivate üllatuste vähendamiseks. Eesmärk ei ole täiuslikkus, see on riskikontroll.

• Materjali profiilsealhulgas puistetihedus, osakeste suuruse vahemik, niiskustundlikkus, kleepuvus, abrasiivsus ja temperatuur
• Võimsuse eesmärgidsealhulgas keskmine kiirus, tippkiirus ja tippude esinemise sagedus
• Kaugus ja marsruutsealhulgas kogu ekvivalentpikkus, kurvide arv, vertikaalsed tõsted ja saadaolevad tugipunktid
• Vastuvõtu- ja tühjenduspunktidsealhulgas seda, kui palju allikaid ja sihtkohti vajate praegu ja kahe aasta jooksul
• Puhtuse standardsealhulgas kui palju tolmu on vastuvõtja ümber vastuvõetav ja milline näeb välja majapidamine tänapäeval
• Toide ja kommunaalkuludsealhulgas saadaolev elektrivõimsus ja kas suruõhk on stabiilne ja kuiv
• Kulumisjuhtiminesealhulgas painutusstiil, vahetatavad kulumisosad ja juurdepääs kontrollimiseks
• Hooldusjuurdepäässealhulgas filtri vahetusruum, õhuluku teeninduspiirkond ja ohutud isolatsioonipunktid
• Kasutuselevõtu plaansealhulgas proovid teie pärismaterjaliga, mitte ainult "tüüpiliste" proovidega

Kui ettepanek väldib neid teemasid või vastab neile ebamääraselt, ei ole see lünk, mis on meeldiv. Sealt tulevad teie seisakud hiljem.

Energia- ja tegevuskulude hoovad

Kasutuskulud ei sõltu ainult mootori suurusest. Asi on selles, kas süsteem suudab teie konkreetsetes tingimustes materjali liigutada väikseima stabiilse kiiruse ja rõhuga.

• Toru läbimõõdu valikmõjutab märkimisväärselt kiirust ja rõhu langust
• Marsruutimise distsipliinnäiteks vähem teravaid kurve, mis vähendab turbulentsi ja kulumist
• Õhuvoolu juhtimineaitab vältida materjali ülepuhumist, et olla ohutu
• Filtri suuruse määraminetakistab kõrget diferentsiaalrõhku, mis sunnib õhuallikat rohkem töötama
• Lekkehaldusõhulukkude ja ühenduste juures vähendab õhu raiskamist ja ebastabiilset voolu

Tavaline varjatud kulu on õhu ülemäärase kiirusega töötamine, kuna süsteemis on liiga vähe instrumente. Parema rõhu ja filtri jälgimisega saavad operaatorid usaldada protsessi, mitte oma instinkte, ja saate hoida liini stabiilses ja tõhusas aknas.

Tolmutõrje ja ohutuskaalutlused

Tolm ei ole ainult puhtuse probleem. Peenosakesed võivad kergesti õhku paiskuda, laagritesse ja elektrikilpidesse rännata ning tekitada ebamugavaid töökeskkondi. Suletud transportimine vähendab avatud ülekandepunktide arvu, kuid tolmu kontroll sõltub siiski nutikast vastuvõtmisest ja filtreerimisest.

Praktilised meetmed, mis muudavad nähtavaks

• Kasutage piisava filtripinnaga vastuvõtjat, et filtreerimine püsiks pikkade käikude ajal stabiilne
• Valige filtri puhastusmeetod, mis vastab teie töötsüklile ja tolmu käitumisele
• Planeerige tolmu eemaldamine nii, et peened ei satuks tühjendamise ajal uuesti tööruumi
• Tihendage ühendused ja hooldage tihendeid, et hoida süsteem tõeliselt suletud
• Hoidke kontrollpordid ligipääsetavad, et "väikesed probleemid" ei muutuks ootamatuteks ummistusteks

Kui teie materjal on süttiv või väga peen, arutage projekti alguses tehasespetsiifilisi ohutusnõudeid. Hea insener on ennetav: see eeldab tegelikku muutlikkust ja ehitab kaitsekihte, selle asemel, et tugineda operaatori täiuslikule käitumisele.

Kasutuselevõtu ja hoolduskava

A Pneumaatiline transpordisüsteemei tohiks nõuda kangelaslikkust. Lihtsaim viis selle saavutamiseks on käsitleda kasutuselevõttu osana projekteerimisest, mitte järelmõtlemisest.

• Algtaseme testoma tegeliku materjaliga eeldatavas temperatuuri- ja niiskusvahemikus
• Kiiruse kontrolliminekinnitamaks, et ületate seatud piirid ilma liigse kiirendamiseta
• Filtri laadimise vaatluspuhastustsükli kinnitamiseks hoiab diferentsiaalrõhku stabiilsena
• Kulumiskontrolli plaankurvide ja tugeva mõjuga tsoonide jaoks kindlaksmääratud tööaja intervallidega
• Varuosade strateegiakeskendudes õhuluku tihenditele, filtrielementidele ja kulumisosadele

Enamik "salapäraseid probleeme" ilmneb rõhu, filtri diferentsiaalrõhu ja mootori koormuse mustritena. Instrumentatsioon ei pea olema väljamõeldud, see tuleb nutikalt paigutada ja tegelikult kasutada.

Reaalse maailma kasutusjuhtumid

Siin on levinud stsenaariumid, kus taimed valivad pneumaatilise transportimise ja mille jaoks nad tavaliselt optimeerivad.

• Pulbri ülekandmine segistitesseseab prioriteediks tolmukindla kogumise ja ühtlase etteande, et kaitsta partii kvaliteeti
• Pelletite transport silohoidlassepeente osade vähendamiseks eelistab õrna käsitsemist ja kulumiskindlaid painutusi
• Kottide prügijaamadseadke operaatorite kaitsmiseks esikohale kohalik tolmueemaldus ja puhas vastuvõtt
• Mitu pikapit ühte protsessiliinieelistab stabiilset lülitusloogikat ja tasakaalustatud imemist

Ühine joon on muutlikkuse juhtimine. Materiaalsed muutused. Ümbritseva õhuniiskuse muutused. Operaatorid vahetuvad. Süsteem peab siiski tagama stabiilse voolu ilma pidevat käsitsi sekkumist nõudmata.

KKK

Q1. Millist teavet pean koostama enne ettepaneku taotlemist

Esitage oma materjali nimi, puistetiheduse vahemik, osakeste suuruse vahemik, niiskustundlikkus, temperatuur, soovitud mahutavus, vahemaad, painde arv ning vastuvõtu- ja tühjenduspunktid. Kui teil on fotosid praegustest ülekandepunktidest ja ümbritsevast tolmuolukorrast, aitab see inseneridel kavandada tegelikkust, mitte oletusi.

Q2. Kas pneumaatiline süsteem kahjustab hapraid graanuleid või graanuleid?

See on võimalik, kui kiirus on liiga suur või kurvid on halvasti valitud. Seetõttu on faasivalik, marsruutimine ja paindekujundus oma tähtsusega. Kui toote terviklikkus on kriitiline, võivad väiksema kiirusega strateegiad ja kulumist juhitud marsruutimine oluliselt vähendada kulumist.

Q3. Miks mõned süsteemid lülituvad kinni isegi siis, kui mootor on võimas?

Tihti on ummistumise põhjuseks ebastabiilne etteanne, liiga palju järske painutusi, vale õhu ja tahke aine suhe, niiskusest tingitud haardumine või filtri piirangud, mis muudavad õhuvoolu töö ajal. Suurem võimsus ei loo automaatselt stabiilset edastamist.

Q4. Kuidas vähendada tolmu tekkimist vastuvõtja ümber

Keskenduge vastuvõtja filtreerimisalale, õigele filtri puhastamisele, suletud ühendustele ja peenosakeste kontrollitud tühjendusmeetodile. Tolmuprobleemid tulenevad tavaliselt pigem alamõõdulisest filtreerimisest või halvast tihendamisest kui "pneumaatilisest transportimisest" endast.

K5. Kas üks süsteem suudab töödelda mitut materjali

Mõnikord, kuid see sõltub sellest, kui erinevad on nende materjalide tihedus, osakeste suurus ja voolukäitumine. Kui peate käsitsema mitut materjali, küsige disaini, mis määratleb stabiilsed tööaknad ning sisaldab praktilisi ümberlülitus- ja puhastamisetappe.

Järeldus ja järgmised sammud

A Pneumaatiline transpordisüsteemei ole ühekordne ost, see on protsessiotsus. Kui faas, õhuallikas, söötmisviis, marsruut ja filtreerimine on sobitatud teie materjali ja paigutusega, saate puhtamad põrandad, vähem katkestusi ja prognoositavam tootmine. Kui neid pole, tekib tolm, pistikud ja süsteem, mida kõik väldivad.

Kui soovite disaini, mis sobib teie taimetingimuste ja materjali käitumisega,Shandong Yinchi Environmental Protection Equipment Co., Ltd.aitab teil määratleda selge spetsifikatsiooni, võrrelda edastusrežiime ning koostada praktilise paigaldus- ja tööplaani. Kas olete valmis tolmu vähendamiseks ja ülekandepunktide stabiliseerimiseks? võtke meiega ühendustet arutada oma taotlust ja saada kohandatud lahendus.
