Pneumaatilise edastamise tulemuslikkuse eksperimentaalne analüüs erinevates rõhugradientides

Sissepneumaatilised edastamissüsteemid, on rõhugradient kriitiline parameeter, mis kirjeldab gaasi ja tahkete osakeste voolutugevust torustikes. See kajastab otseselt energiatarbimist, mis on vajalik vastupidavuse ületamiseks edastamise ajal ja mõjutab märkimisväärselt tõhusust, stabiilsust ja kulutõhusust. Seetõttu on sügava rõhu gradientide korral süsteemi jõudluse põhjalikud uuringud disaini optimeerimiseks, operatiivse efektiivsuse parandamiseks, energiatarbimise vähendamiseks ja materiaalsete kadude minimeerimiseks hädavajalikud. See artikkel tutvustab eksperimentaalset analüüsi selle kohta, kuidas rõhu gradiendi variatsioonid mõjutavad pneumaatilist edastatavat jõudlust.

Pneumaatilise edastamise ja rõhugradiendi põhialused

Kuidas pneumaatiline edastamine toimib

Pneumaatilised edastamissüsteemidKiire õhuvoolu tekitamiseks kasutage peamiselt õhuallikaseadmeid (nt puhurid, kompressorid), ajendades granuleeritud materjale suletud torujuhtmete kaudu. Tahke gaasi suhte ja voolukiiruse põhjal jaotatakse pneumaatiline edastamine kahte peamist tüüpi:

• Lahjendatud faasi sidumine: madala tahke gaasi suhe, suur gaasi kiirus, osakesed, mis on suspendeeritud õhuvoolu. Ideaalne lühiajaliseks, madala tihedusega materjaliülekandeks.
• Tihefaasiline toimetamine: kõrge tahke gaasi suhe, madalam gaasi kiirus, osakesed liiguvad pistikutes või kihtides. Sobib pikamaa, suure võimsusega või habraste/abrasiivsete materjalide jaoks.

Rõhu gradient ja selle tähtsus

Rõhugradient (mõõdetuna PA/M või KPA/M) viitab rõhumuutusele torujuhtme ühiku pikkuse kohta. Pneumaatilise ülekande korral näitab see hõõrdumise, raskusastme ja kiirenduskindluse tõttu energiakadu.

Rõhugradiendi peamised mõjud:

• Energiatarbimine: kõrgemad gradiendid vajavad puhuritest/kompressoritest rohkem energiat.
• Voolu stabiilsus: optimaalsed gradiendid tagavad stabiilse voolu (nt tihefaasi pistik vool). Liiga madal → ummistumine; Liiga kõrge → liigne kulumine ja energiajäätmed.
• Edastusvõime: teatud vahemikus suurendab gradiendi suurendamine materjali läbilaskevõimet.
• Materjal ja torujuhtmekahjustus: liigsed gradiendid suurendavad osakeste purunemist ja torujuhtme kulumist.

Eksperimentaalsed meetodid ja jõudlusmõõdikud

Eksperimentaalne seadistus

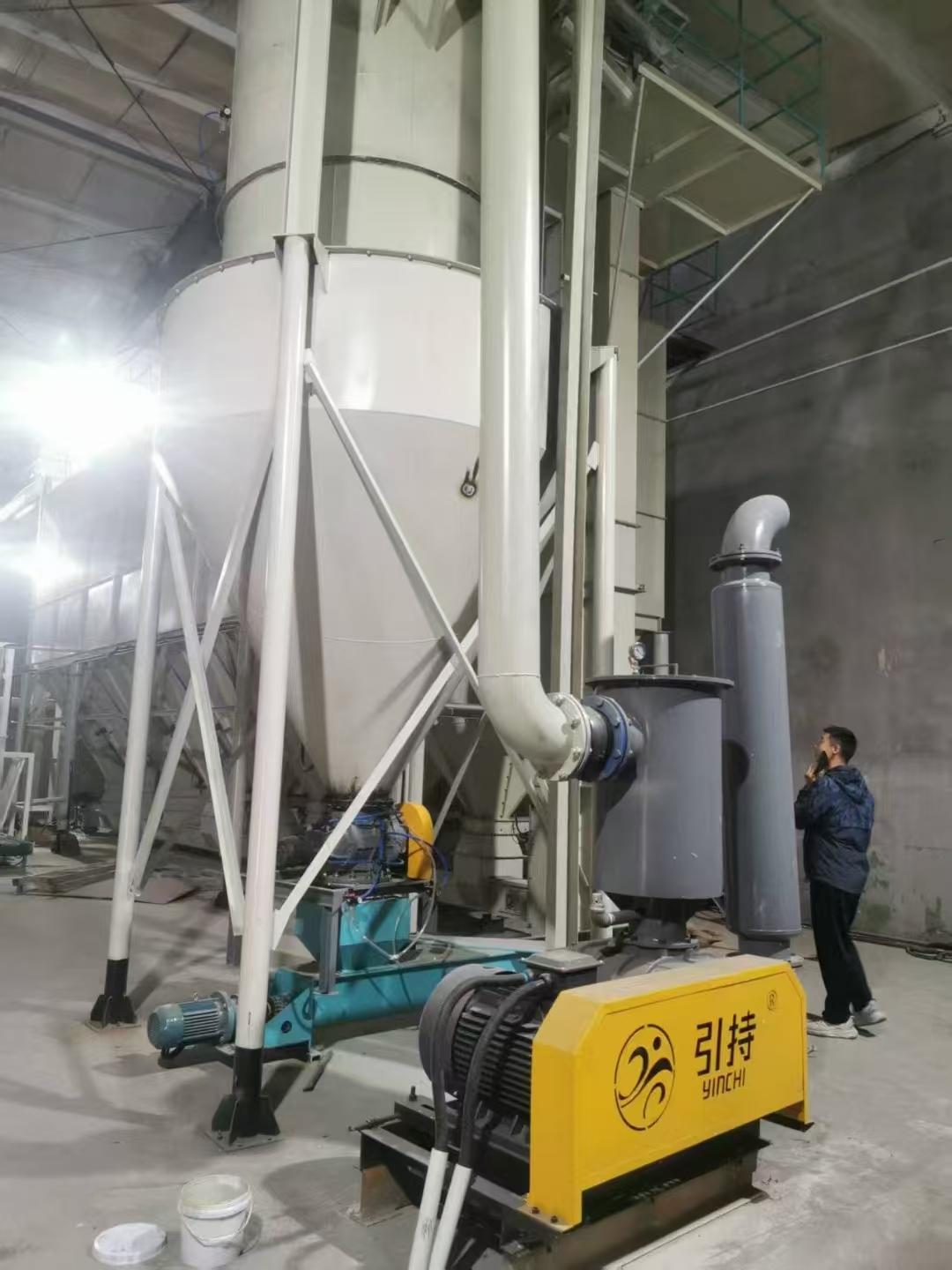

Tüüpiline pneumaatiline edastamiskatseseade sisaldab:

1. Õhuvarustus (puhurid, kompressorid)
2. Söötmissüsteem (kruvid, pöördeventiilid)
3. Torujuhtme edastamine (voolu vaatluse läbipaistev)
4. Gaasi tahke eraldaja (tsüklonid, kotifiltrid)
5. Kaalumine ja kogumine (mõõtmismaterjali läbilaskevõime)
6. Andurid ja DAQ -süsteem:

• Survemuundurid (kohalikud/globaalsed gradiendid)
• Voolumeetrid (gaasi maht)
• Kiiruse mõõtmine (LDV, PIV)
• Temperatuuriandurid

Peamised tulemusnäitajad

• Kogurõhu langus (ΔP _{kogu ) = gaasifaas (ΔP g ) + tahke faas (ΔP}
• Rõhugradient (ΔP/L) - südamiku parameeter (PA/M)
• Tahke massivoolukiirus (M _{s ) - kg/s või t/h}
• Tahke gaasi suhe (μ) = m _{s /m g}
• Energiatarbimine (E) = toitesisend / m _s
• Osakeste purunemise ja torujuhtme kulumiskiirused

Peamised eksperimentaalsed leiud

1. Rõhu gradient vs edastusvõime

• Gradiendi suurenemine (suurema gaasi kiiruse/tahke koormuse kaudu) suurendab materjali läbilaskevõimet, kuid mittelineaarselt.
• Näide: 2mm plastgraanulite puhul 100 mm torus, tõstes ΔP/L vahemikus 100 kuni 300 Pa/m, suurenes läbilaskevõime 0,5 -lt 2 t/h. Edasine tõus andis väheneva tulu.

       2. voolurežiimi üleminekud

• Lahjendatud faas: madalad gradiendid riskid osakeste settimine; Optimaalsed gradiendid tagavad stabiilse vedrustuse.
• Tihe faas: gradiendid alla 150 pA/m põhjustasid ummistumise; 250–350 PA/M Hooldatud stabiilne pistikuvoog; > 450 PA/M häiritud pistikud lahjendatud vooluks.

       3. energiatõhususe kompromissid

• U-kujuline kõver ühendab gradienti (ΔP/L) ja energiatarbimist (E).
• Näide: pikamaa süsteem saavutas minimaalse energiatarbimise (5 kWh/t) temperatuuril ΔP/L = 50 kPa.



       4. Materjali ja torujuhtme kulumine

• Kõrged gradiendid (nt 400 vs 200 pA/m) kahekordistunud klaasist helmeste purunemine (0,5% → 2,5%) ja torude kulumine.

       5. stabiilsuse jälgimine

• Rõhu kõikumised (FFT analüüs) signaali ebastabiilsus (nt ummistusrisk).

Inseneri optimeerimise ülevaated

1. Kujundus ja valik: sobivad gradiendi ulatused materjali omadustega (tihedus, abrasiivsus) ja kauguse/kõrguse nõuded.
2. Operatiivne häälestamine: reguleerige õhu/söödakiiruseid, et säilitada efektiivsuse tagamiseks ΔP/L "magusas kohas".
3. Nutikas juhtimine: IoT andurid + AI-juhitud PID-silmused reaalajas gradiendi optimeerimiseks.
4. Kandke leevendamist: kasutage abrasiivmaterjalide jaoks keraamiliste vooderdatud torusid või tugevdatud paindeid.
5. Materjalipõhised kohandused: lisage vooluabi või muutke toru karedust gradiendi vajaduste muutmiseks.

Järeldus ja tulevikuväljavaated

See eksperimentaalne analüüs näitab, kuidas rõhugradiendid mõjutavad kriitiliselt pneumaatilist edastamise efektiivsust, stabiilsust ja kulusid. Edasised edusammud AI-toega ennustava kontrolli ja reaalajas adaptiivsete süsteemide osas lubavad edasist optimeerimist, juhtides rohelisemat, nutikamat tööstuslikke edastamislahendusi.
